با به روزرسانی مداوم تجهیزات صنعتی مدرن ، نیازهای عملکرد اجزای مکانیکی بیشتر و بیشتر می شود. به خصوص در زمینه های ماشین آلات مهندسی ، تولید انرژی باد ، تجهیزات پزشکی و هوافضا ، سیستم Slewing نه تنها باید در برابر بارهای بسیار بالایی مقاومت کند ، بلکه دقت چرخش بسیار بالایی را نیز تضمین می کند. نحوه حفظ چرخش دقیق در شرایط بار بالا به مسئله اصلی نگرانی در صنعت تبدیل شده است.
به عنوان یک مؤلفه خواب آور با کارایی بالا ، حلقه Slewing Contact چهار نقطه ای به تدریج به دلیل طراحی ساختاری منحصر به فرد و عملکرد عالی ، به کلید در حل این مشکل تبدیل شده است. با "توزیع دقیق مکانیکی" و "طراحی ساختاری جمع و جور" ، ضمن اطمینان از ظرفیت تحمل بار ، به دقت چرخش بسیار بالایی می رسد و به یک سلاح مخفی ضروری برای تجهیزات مکانیکی با کیفیت بالا تبدیل می شود.
1. حلقه Slewing چهار نقطه تماس ؟
1.1 تحلیل مفهوم اساسی
بلبرینگ Slewing یک وسیله مکانیکی است که به طور گسترده در تجهیزات مورد استفاده قرار می گیرد که نیاز به پشتیبانی چرخش و انتقال بار دارد. معمولاً از یک حلقه داخلی ، یک حلقه بیرونی و یک عنصر نورد تشکیل شده است که نقش پشتیبانی از قسمت چرخان و انتقال بار را ایفا می کند. ویژگی اصلی حلقه Slewing Contact چهار نقطه ای ، آرایش عنصر نورد "تماس چهار نقطه ای" منحصر به فرد آن است.

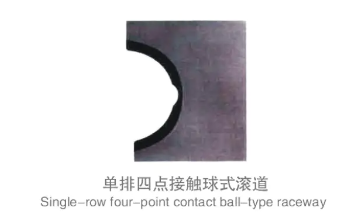

به اصطلاح "تماس چهار نقطه ای" به این معنی است که یک ردیف تک توپ فولادی به ترتیب در چهار نقطه روی حلقه های داخلی و بیرونی با شیار تماس می گیرد. این طرح به هر عنصر نورد اجازه می دهد تا همزمان فشار دو نقطه ای از حلقه های داخلی و بیرونی را برای کل چهار نقطه تماس تحمل کند. این ساختار توزیع بار را بهینه می کند و ظرفیت بار و ثبات چرخشی را بهبود می بخشد.

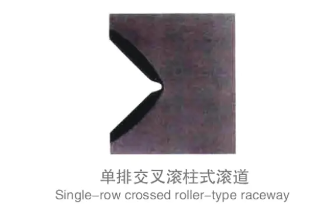

1.2 تفاوت بین تماس چهار نقطه ای و ساختارهای سنتی
یاتاقان های سنتی آشتت بیشتر از ساختارهای تماس سه نقطه یا چند نقطه ای استفاده می کنند. اگرچه آنها می توانند بار مشخصی داشته باشند ، اما از نظر ساختار پیچیده و تولید آن دشوار هستند. علاوه بر این ، به دلیل نقاط مختلف تماس ، توزیع مکانیکی یکنواخت نیست ، که به راحتی می تواند باعث غلظت استرس موضعی شود.
در مقابل ، ساختار تماس چهار نقطه ای با کاهش تعداد نقاط تماس ، اثر بهینه سازی توزیع بار را به دست می آورد. طراحی یک ردیف تک توپ فولادی نه تنها ساختار را ساده می کند ، بلکه ارتفاع کلی قطعات را نیز کاهش می دهد و طراحی جمع و جور تجهیزات را تسهیل می کند. در همین زمان ، تماس چهار نقطه ای ، تحمل Slewing را قادر می سازد که در برابر نیروی محوری ، نیروی شعاعی و لحظه واژگون شدن مقاومت کنند و ظرفیت بارگذاری چند منظوره را نیز داشته باشند.
1.3 طراحی چند منظوره
حلقه Slewing Contact چهار نقطه ای الزامات مکانیکی متعدد را ادغام می کند. طراحی آن نه تنها می تواند در برابر فشار محوری تا چندین تن مقاومت کند ، بلکه به طور موثری بارهای شعاعی و لحظه های واژگون کننده را نیز پراکنده می کند ، و اطمینان می دهد که تجهیزات هنوز هم می توانند در شرایط کار پیچیده عملکرد پایدار و کارآمد را حفظ کنند.
این مفهوم طراحی بارگذاری چند منظوره ، آن را به یک هسته چرخشی ضروری در تجهیزات مختلف و تجهیزات دقیق در مقیاس بزرگ تبدیل می کند و یک پلی که برق و حرکت را به هم وصل می کند.
2. چگونه طراحی ساختاری به تحمل بار بالا می رسد؟
2.1 مکانیسم نیرو توپ و شیارهای فولادی تک ردیف
هسته نیروی حلقه تماس چهار نقطه ای در روش تماس "چهار نقطه" بین توپ های فولادی تک ردیف و شیارهای حلقه داخلی و بیرونی قرار دارد. هر توپ فولادی به طور مساوی در اطراف یاتاقان های آستین توزیع می شود و نقاط تماس آن با حلقه های داخلی و بیرونی یک ساختار نیرو پایدار را تشکیل می دهد.
بزرگترین مزیت این مکانیسم نیرو این است که بار پیچیده به طور مساوی در هر عنصر نورد توزیع می شود و از آسیب خستگی ناشی از نیروی محلی بیش از حد جلوگیری می کند. توپ های فولادی از طریق چهار نقطه تماس ، یک مسیر انتقال بار نسبتاً سفت و سخت را تشکیل می دهند و به طور موثری محدودیت بار را بهبود می بخشند.
2.2 انتخاب مواد و فناوری پردازش
تحقق ظرفیت بار بالا از بهینه سازی مواد بلبرینگ آشکار جدا نیست. از فولاد آلیاژ با مقاومت بالا معمولاً به عنوان ماده اصلی استفاده می شود و تحت عملیات حرارتی ویژه قرار می گیرد تا سختی و مقاومت در برابر خستگی آن را بهبود بخشد. فرآیند عملیات حرارتی تضمین می کند که توزیع سختی توپ فولادی و سطح شیار یکنواخت است و از پوشیدن زودرس به دلیل بیش از حد موضعی جلوگیری می کند.
ماشینکاری دقیق نیز بخش مهمی از اطمینان از عملکرد است. پردازش شیار باید مطابق با استانداردهای دور و سطح زبری سطح بسیار بالا باشد تا از تناسب مناسب بین توپ فولادی و شیار اطمینان حاصل شود و سایش میکرو حرکت را کاهش دهد.
2.3 روغنکاری و ساختار آب بندی را بهینه کنید
طراحی سیستم روغن کاری تأثیر زیادی در زندگی و عملکرد حلقه Slewing Contact چهار نقطه ای دارد. گریس روغن کاری معقول می تواند به طور موثری ضریب اصطکاک را کاهش دهد ، سایش و گرما را کاهش داده و راندمان چرخش را بهبود بخشد.
در عین حال ، بهینه سازی ساختار آب بندی مانع از ورود گرد و غبار ، رطوبت و سایر آلاینده ها از ورود به فضای داخلی می شود و از وخیم تر شدن گریس روان کننده و سایش تشدید شده جلوگیری می کند. مهر و موم های با کارایی بالا می توانند در محیط های سخت و سخت ، هوای هوایی را حفظ کرده و چرخه نگهداری تجهیزات را گسترش دهند.
3. چگونه می توان به کنترل دقیق چرخش دست یافت؟
3.1 کنترل دقیق هندسی و مدیریت خطای تولید
اساس چرخش دقیق کنترل دقیق هندسی استاندارد است. در طی فرآیند تولید حلقه تماس با چهار نقطه ای ، گرد بودن حلقه های داخلی و بیرونی ، شکل Raceway و تحمل های بعدی توپ های فولادی باید کاملاً کنترل شود.
محوری و شعاعی پارامترهای کلیدی هستند که بر دقت چرخش تأثیر می گذارد. از طریق اندازه گیری و تنظیم دقیق ، خطای Runout را می توان در سطح میکرون کنترل کرد تا اطمینان حاصل شود که قسمت چرخان پایدار و بدون لرزش است.
3.2 بهینه سازی مقاومت در برابر اصطکاک و چرخش
اصطکاک در طول چرخش یک عامل مهم است که بر کارآیی و دقت تأثیر می گذارد. فن آوری های تصفیه سطح مانند نیترایدر و پاشش روی سطح توپ های فولادی و شیارها اعمال می شود که می تواند ضریب اصطکاک را به میزان قابل توجهی کاهش دهد.
انتخاب و نگهداری روان کننده ها به همان اندازه مهم هستند. گریس روغن کاری با کیفیت بالا نه تنها باعث کاهش سایش می شود بلکه باعث کاهش کاهش انرژی می شود و از صافی و حساسیت به پاسخ چرخش اطمینان می دهد.
3.3 نیازهای فنی برای تطبیق نصب
کیفیت نصب به طور مستقیم با دقت چرخش مرتبط است. سطح مونتاژ باید از صافی و عمودی بسیار بالایی برخوردار باشد و از پیش بار پیچ باید یکنواخت باشد و برای جلوگیری از تغییر شکل و شل شدن ، استانداردها را رعایت کند.
طراحی معقول تحمل تطبیق ، تناسب کامل بین حلقه تماس با چهار نقطه ای و سایر قسمت های تجهیزات ، جلوگیری از شکاف و لرزش در حین کار و اطمینان از عملکرد کلی تجهیزات را تضمین می کند.
4. عملکرد واقعی در مناطق کاربردی کلیدی
4.1 زمینه ماشین آلات مهندسی
یاتاقان های آتشی چهار نقطه ای به طور گسترده در ماشین آلات سنگین مانند جرثقیل های برج و بیل مکانیکی استفاده می شود. آنها هنوز هم از ثبات آستین تجهیزات تحت بارهای زیاد ، تأثیرات پویا و شرایط کار پیچیده اطمینان حاصل می کنند.
به خصوص در سکوی خواب آور جرثقیل ، ساختار تماس چهار نقطه ای می تواند به طور موثری در برابر لحظه واژگون شدن و بار ضربه مقاومت کند و از ایمنی و قابلیت اطمینان عملکرد بالابر اطمینان حاصل کند.
4.2 قابلیت اطمینان بالا در سیستم های انرژی باد
سیستم خمیازه تجهیزات تولید انرژی باد باید جهت را به طور مکرر تنظیم کرده و بارهای عظیم و متغیر داشته باشد. با داشتن ظرفیت بار بالا و توانایی دقیق خواب ، حلقه Slewing Contact چهار نقطه ای از پایداری توربین بادی در طول کار طولانی مدت اطمینان می دهد.
علاوه بر این ، عملکرد آب بندی عالی و مقاومت در برابر آب و هوا اطمینان حاصل می کند که تجهیزات می توانند با محیط پیچیده آب و هوایی در فضای باز سازگار شوند ، فرکانس نگهداری را کاهش داده و هزینه های عملیاتی را کاهش دهند.
4.3 الزامات دقیق در سناریوهای پزشکی و اتوماسیون
تجهیزات پزشکی مدرن مانند اسکنرهای CT و اسلحه های ربات به دقت چرخش بسیار بالا و پایداری قطعات چرخان نیاز دارند. چرخش با دقت بالا و پاسخ میکرو حرکت از حلقه Slewing Contact چهار نقطه ای ، آن را به یک انتخاب ایده آل برای تجهیزات پزشکی و اتوماسیون صنعتی تبدیل می کند.
کنترل و کنترل چرخش تجهیزات در سطح میکرون ، تولید با کیفیت بالا از تصویربرداری پزشکی و تولید خودکار را تضمین می کند.
4.4 هوافضا و برنامه های نظامی
هوافضا و تجهیزات نظامی اغلب در محیط های شدید کار می کنند. حلقه Slewing Contact چهار نقطه ای نیازهای دقیق مقاومت دما ، مقاومت در برابر لرزش و فاکتور ایمنی بالا را با پایداری ساختاری قوی و خاصیت مواد آن برآورده می کند.
چرخش با دقت بالا تضمین می کند که تجهیزات مانند سیستم عامل های پرتاب موشکی و تورنت های رادار می توانند با دقت در محیط های فشار قوی حرکت کنند و از قابلیت اطمینان و ایمنی اجرای مأموریت تجهیزات اطمینان حاصل کنند.
5. چگونه حلقه Slewing Contact چهار نقطه به هسته اصلی عملکرد تبدیل می شود؟
حلقه Slewing Contact چهار نقطه ای با طراحی ساختاری منحصر به فرد خود ، مواد ترجیحی و فناوری تولید نفیس ، ترکیبی کامل از بار بالا و چرخش با دقت بالا به دست می آورد. این نه تنها می تواند در برابر تأثیر نیروهای چند جهته در شرایط بار پیچیده مقاومت کند ، بلکه چرخش پایدار و صاف را نیز تضمین می کند.
در بسیاری از زمینه های سطح بالا مانند ماشین آلات مهندسی ، انرژی باد ، مراقبت های پزشکی و هوافضا ، حلقه تماس با چهار نقطه ای به یک مؤلفه اصلی برای بهبود عملکرد و قابلیت اطمینان تجهیزات تبدیل شده است. با عملکرد پایدار ، دقیق و کارآمد ، صنعت تولید مکانیکی را به سطح بالاتری سوق می دهد.
در آینده ، با پیشرفت مستمر تولید هوشمند و صنعت سبز ، حلقه تماس با چهار نقطه ای با هم نقش مهمی را ایفا می کند ، نوآوری ها و پیشرفت های بیشتری را به سیستم های Slewing مکانیکی وارد می کند و به دستیابی به کنترل حرکت مکانیکی کارآمدتر و دقیق تر کمک می کند. $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $
