از آنجا که تجهیزات مکانیکی مدرن به سمت دقت بالا ، بار زیاد و حرکت پیچیده ادامه می یابد ، عملکرد یاتاقان های آستین دار ، به عنوان مؤلفه های اصلی برای دستیابی به چرخش و موقعیت یابی ، مستقیماً بر قابلیت اطمینان و کارآیی کل تجهیزات تأثیر می گذارد. به خصوص در زمینه های روبات های صنعتی ، تولید انرژی باد ، هوافضا و ماشین آلات سنگین ، نیازهای بالاتر بر ظرفیت بار تحمل یاتاقان های خوابیده قرار می گیرد.
به عنوان یک نوع پیشرفته از بلبرینگ های آشکار ، چرخ دنده داخلی حلقه ای غلتکی با طراحی ساختاری منحصر به فرد خود ، ظرفیت بارگذاری بار و استحکام بالایی را به دست آورده است و به یک راه حل ترجیحی برای ماشین آلات مدرن با کارایی بالا تبدیل شده است. در این مقاله ، مزایای این ساختار از نظر ظرفیت بارگذاری ، آشکار می شود و اصول فنی و عملکرد واقعی آن را نشان می دهد.
1. اصل کار و مزایای ساختاری ساختار غلتکی متقاطع
1.1 Roller Crossed چیست؟

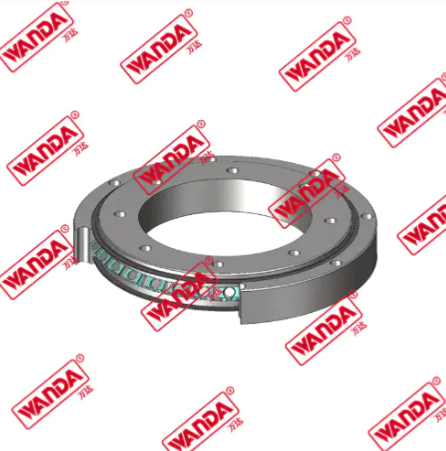

Roller Crossed یک ساختار غلتکی مخصوص مرتب شده است ، به این معنی که غلتک ها به صورت متقاطع در جاده بلبرینگ های آستین ترتیب داده می شوند ، یعنی غلتک های مجاور عمود بر یکدیگر قرار می گیرند. این طرح ، غلطک ها را قادر می سازد که در همان زمان در یک هواپیما در برابر نیروهای شعاعی ، محوری و واژگون کننده مقاومت کنند.
یاتاقان های غلتکی سنتی به طور کلی در یک جهت واحد مرتب می شوند و نیرو عمدتاً در یک جهت واحد متمرکز می شود و توزیع یکنواخت بار را دشوار می کند. ساختار غلتکی متقاطع با متناوب جهت غلطک ها ، پراکندگی چند جهته نیرو را به دست می آورد و از این طریق تعادل بار و سفتی کلی را بهبود می بخشد.
1.2 نوآوری بار ناشی از آرایش صلیب
مزایای اصلی ترتیب متقابل عبارتند از:
ظرفیت نیروی چند جهته: هر غلتکی می تواند در برابر بارهای عمودی مقاومت کند ، به طوری که بلبرینگ Slewing دارای ظرفیت بار ترکیبی از بارهای شعاعی و بارهای محوری است.
سطح نیروی تقویت شده: در مقایسه با یاتاقان های غلتکی سنتی ، آرایش متقابل منطقه تماس را افزایش می دهد و یکنواختی توزیع بار را بهبود می بخشد.
استحکام پیشرفته: از آنجا که غلطک ها عمود بر یکدیگر هستند ، توانایی ساختار برای مقاومت در برابر تغییر شکل بسیار بهبود یافته است و باعث کاهش اجرای و لرزش در حین کار می شود.
این طرح باعث می شود ساختار غلتکی متقاطع از ظرفیت بار بالاتری برخوردار باشد و عملکرد پویا بهتری را در همان شرایط اندازه داشته باشد.
1.3 هماهنگی دقیق ساختار دندان داخلی

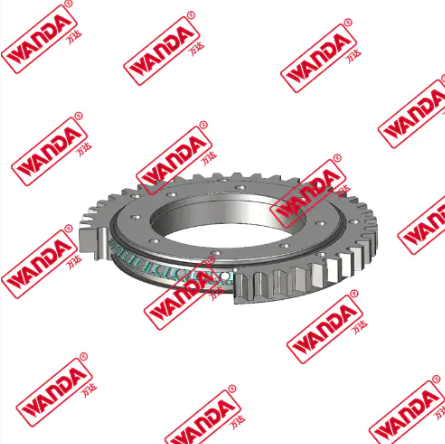

بلبرینگ نوع دندان داخلی با در نظر گرفتن عملکردهای انتقال و پشتیبانی ، ساختار دنده را در حلقه داخلی ادغام می کند. دندان های داخلی برای تحقق انتقال قدرت دوار با دستگاه درایو همکاری می کنند و سطح دندان و پشتیبانی غلتکی به طور همزمان برای تقویت پایداری ساختار کلی کار می کنند.
طراحی ساختار دندان داخلی تأکید می کند:
دقت دنده برای اطمینان از ثبات و کارآیی فرآیند انتقال مطابقت دارد.
استحکام سطح دندان و ظرفیت تحمل بار غلتکی برای بهبود مقاومت در برابر ضربه و مقاومت سایش سیستم به صورت هم افزایی بهبود می یابد.
ساختار بلبرینگ از نوع دندان داخلی سیستم مکانیکی را ساده می کند ، زنجیره انتقال را کاهش می دهد و قابلیت اطمینان کلی را بهبود می بخشد.
2. مکانیسم اصلی برای بهبود ظرفیت بار
2.1 اصل پراکندگی نیرو از غلتک صلیب
بزرگترین مزیت ساختار غلتکی متقاطع پراکندگی سه بعدی نیروی غلتکی است:
بار شعاعی: غلتک بار عمود بر جهت محور چرخش را به اشتراک می گذارد و از وزن و فشار خارجی تجهیزات پشتیبانی می کند.
بار محوری: بار در جهت عمود بر محور به طور موثری توسط غلطک های متقاطع تحمل می شود تا از پایداری تجهیزات در فشار و کشش رو به جلو و عقب اطمینان حاصل شود.
لحظه واژگون شدن: از آنجا که جهت های غلتکی از یکدیگر عبور می کنند ، می تواند در برابر نیروی واژگون شدن روی تجهیزات مقاومت کند و از تغییر شکل یا خرابی زودهنگام جلوگیری کند.
این توزیع نیروی چند جهته باعث می شود که بلبرینگ غلتکی متقاطع به طور قابل توجهی ظرفیت بار خود را در مقایسه با ساختار غلتکی تک جهت سنتی بهبود بخشد ، ضمن اینکه از استحکام ساختاری اطمینان می دهد.
2.2 طراحی نسبت تماس بالا
نسبت مخاطب به تعداد و مساحت تماس بین غلتک و جاده مسابقه اشاره دارد که مستقیماً بر ظرفیت بارگذاری و پایداری انتقال تأثیر می گذارد. ساختار غلتکی متقاطع نسبت تماس غلتک و مسیر مسابقه را از طریق آرایش متقابل افزایش می دهد:
نقاط تماس بیشتر بار را به اشتراک می گذارند و غلظت استرس تک نقطه ای را کاهش می دهند.
افزایش ناحیه تماس باعث کاهش فشار در واحد سطح و بهبود مقاومت سایش می شود.
ثبات انتقال را بهبود بخشید و بار ضربه چرخ دنده ها و غلطک ها را کاهش دهید.
طراحی برای دستیابی به بهترین زاویه تماس و توزیع بار متعادل ، طول غلتک و شکل Raceway را بهینه می کند.
2.3 عملکرد استحکام ساختاری تحت پشتیبانی چند نقطه ای
پشتیبانی چند نقطه ای نه تنها ظرفیت تحمل بار را بهبود می بخشد ، بلکه استحکام پشتیبانی را نیز تا حد زیادی بهبود می بخشد. مزایای ناشی از افزایش استحکام عبارتند از:
تغییر شکل مکانیکی را کاهش داده و از دقت موقعیت یابی در حین کار تجهیزات اطمینان حاصل کنید.
لرزش و ضربه را کاهش داده و عمر مکانیکی را گسترش دهید.
سرعت پاسخ پویا را افزایش دهید تا الزامات اتوماسیون صنعتی مدرن برای حرکات سریع و دقیق را برآورده کنید.
بهبود مفصل استحکام و ظرفیت تحمل بار دلیل مهمی است که ساختار غلتکی متقاطع به اولین انتخاب در زمینه ماشین آلات سطح بالا تبدیل شده است.
3. عملکرد واقعی و تجزیه و تحلیل تطبیقی
3.1 مقایسه بارگذاری با ساختار غلتکی سه ردیف
بلبرینگ سنتی سه ردیف غلتکی دارای مزایای خاصی در ظرفیت بارگذاری است ، اما در مقایسه با ساختار غلتکی متقاطع محدودیت هایی دارد:
جهت نیروی منفرد است و در نتیجه ظرفیت تحمل بار محوری ضعیف است.
منطقه تماس محدود است ، فشار واحد بزرگ است و عمر خدمات تحت تأثیر قرار می گیرد.
حجم ساختار بزرگ است و میزان استفاده از فضا زیاد نیست.
ساختار غلتکی متقاطع به طور موثری بار را از طریق چیدمان متقاطع پراکنده می کند ، حد بار را بهبود می بخشد و با نیروی بیشتری به حجم کمتری می رسد.
3.2 حفظ عملکرد بار بالا در یک ساختار جمع و جور
تجهیزات صنعتی به طور فزاینده ای طراحی جمع و جور را دنبال می کنند. بلبرینگ داخلی چرخ دنده داخلی غلتکی با چگالی بار بالای آن ، این روند را برآورده می کند:
ساختار جمع و جور ، صرفه جویی در فضای نصب.
ظرفیت تحمل بار کاهش نمی یابد و حجم و استحکام بالایی حاصل می شود.
انتقال دنده داخلی سیستم انتقال تجهیزات را ساده می کند و ادغام را بهبود می بخشد.
این ویژگی بار بالا و استفاده از فضای بالا در زمینه های اتصالات ربات ، ابزار دقیق ماشین ، تجهیزات پزشکی و غیره بسیار رقابتی است.
3.3 بهبود هم افزایی بین عمر طولانی و ثبات
بهبود ظرفیت تحمل بار نه تنها در ظرفیت تحمل آنی منعکس می شود ، بلکه مهمتر از آن ، عمر کار تحمل بلبرینگ را گسترش می دهد:
برای کاهش غلظت استرس موضعی و کاهش خطر خستگی ، طراحی مسیر نورد را بهینه کنید.
فرآیند تولید با دقت بالا باعث ایجاد مشبک صاف بین غلتک ها و راه های مسابقه می شود و سایش را کاهش می دهد.
روغن کاری و آب بندی معقول از عملکرد پایدار طولانی مدت اطمینان حاصل کنید.
با ترکیب فاکتورهای فوق ، بلبرینگ داخلی چرخ دنده داخلی غلتکی می تواند عملکرد پایدار طولانی مدت را در زیر بارهای زیاد حفظ کند و باعث کاهش فرکانس نگهداری و هزینه های خرابی شود.
4. پتانسیل آینده در تکامل فناوری
4.1 افزایش فناوری مواد به حد بار
استفاده از مواد جدید باعث بهبود ظرفیت بارگذاری می شود:
فولاد آلیاژ با مقاومت بالا باعث تقویت مقاومت سایش و مقاومت در برابر خستگی چرخ دنده ها و غلطک ها می شود.
غلطک های سرامیکی مقاومت نورد را کاهش می دهند ، استحکام و زندگی را بهبود می بخشند.
فن آوری های پیشرفته درمان سطح ، مانند پوشش و عملیات حرارتی ، مقاومت در برابر خوردگی و مقاومت در برابر سایش را تقویت می کنند.
توسعه فناوری مواد ، یاتاقان های غلتکی متقاطع را قادر می سازد تا عملکرد بسیار خوبی را در محیط های شدیدتر حفظ کنند.
4.2 ادغام سیستم های نظارت هوشمند و پیش بینی بار
با پیشرفت صنعت 4.0 ، فناوری سنجش هوشمند و الگوریتم های هوش مصنوعی در حال تغییر روش های نگهداری اجزای مکانیکی سنتی هستند:
سنسورهای داخلی بار ، دما و لرزش را کنترل می کنند تا وضعیت عملیاتی را در زمان واقعی درک کنند.
تجزیه و تحلیل داده ها و نگهداری پیش بینی برای جلوگیری از اضافه بار و خرابی.
به صورت پویا توزیع بار را تنظیم کنید ، وضعیت بار را بهینه کنید و عمر سرویس را گسترش دهید.
فناوری هوشمند ، یاطاقان های غلتکی متقاطع را کارآمدتر و قابل اطمینان تر می کند.
4.3 تغییرات ساختاری برای اندازه های بزرگتر و حرکات پیچیده تر
تجهیزات سطح بالا در آینده به اندازه های بزرگتر و حرکات پیچیده تری برای یاتاقان های خوابیده نیاز دارند:
طراحی مدولار برای ترکیب و نگهداری آسان.
سیستم چرخش قابل تنظیم برای سازگاری با حالت های کاری متعدد.
عملکردهای بیشتری مانند موقعیت یابی ، ترمز و غیره را ادغام کنید.
این نوآوری ها بیشتر زمینه های کاربردی از بلبرینگ های داخلی چرخ دنده داخلی را برای رفع نیازهای متنوع صنعتی گسترش می دهد.
پایان
چرخ دنده داخلی حلقه ای غلتکی متقاطع ، با ساختار بی نظیر غلتکی متقاطع و طراحی دنده داخلی ، ظرفیت بارگذاری بار و استحکام ساختاری را به میزان قابل توجهی بهبود می بخشد ، و نیازهای دقیق ماشین آلات مدرن را برای یاطاقان های با کارایی بالا برآورده می کند. از مکانیسم بارگذاری بار اصلی گرفته تا ادغام مداوم مواد و فناوری هوشمند ، مزایای فنی آن همچنان در حال گسترش است و به پشتیبانی اصلی بسیاری از تجهیزات با دقت بالا تبدیل می شود.
در آینده ، با پیشرفت فناوری مواد و تولید هوشمند ، یاطاقان داخلی چرخ دنده های داخلی غلتکی نقش مهمی در طیف وسیع تری از زمینه های صنعتی بازی می کنند و عملکرد مکانیکی را به سطح جدیدی می رسانند. $ $
