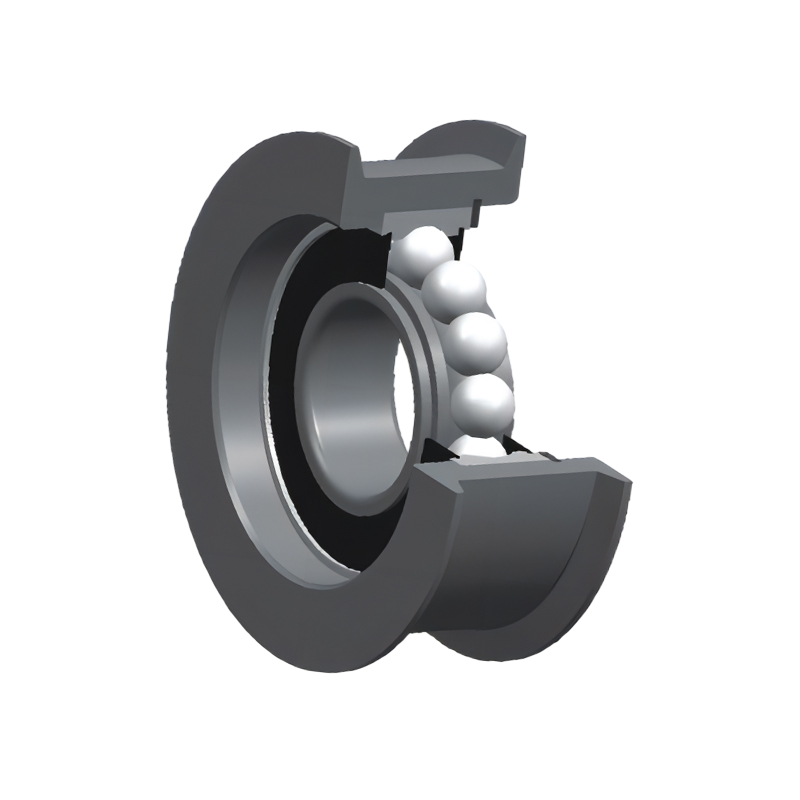

این غلتک دکل لیفتراک ستون مستقیم کروی تک ردیفی MGxxA1-x جزء کلیدی مورد استفاده در سیستم های لیفتراک و دکل است و دستورالعمل های مشخصات آن اطلاعات دقیقی را در مورد اندازه، ظرفیت بار و سایر مشخصات مهم ارائه می دهد. در زیر توضیحاتی در مورد این مشخصات آورده شده است:
نام گذاری مدل:
"MG" در مدل MGxxA1-x نشان دهنده پیشوند مدل این سری است و برای شناسایی این سری از محصولات غلتکی استفاده می شود.
"xx" قطر (d) غلتک را بر حسب میلی متر نشان می دهد. به عنوان مثال، "20" در MG20A1-1 به این معنی است که قطر غلتک 20 میلی متر است.
"A1-x" مدل خاص غلتک را نشان می دهد. این بخش ممکن است حاوی اطلاعات بیشتری در مورد چرخ پیمایش باشد، مانند تغییرات طراحی مختلف یا ویژگی های دیگر.
ابعاد:
اندازه غلتک با قطر (d)، قطر بیرونی (D)، عرض (C/B) و اندازه شکاف نشان داده می‌شود. قطر غلتک به فاصله خط مستقیم از مرکز غلتک و در تماس با هر دو انتهای آن اشاره دارد. قطر معمولاً بر حسب میلی متر (میلی متر) اندازه گیری می شود. قطر بیرونی غلتک فاصله خط مستقیم در سراسر سطح بیرونی غلتک است. قطر بیرونی نیز معمولاً بر حسب میلی متر اندازه گیری می شود. عرض به ضخامت یا عرض غلتک اشاره دارد و معمولاً با فاصله بین حلقه های داخلی و خارجی تعیین می شود. در برخی موارد، عرض ممکن است به عرض کل چرخ اسکرول نیز اشاره داشته باشد. عرض معمولاً بر حسب میلی متر اندازه گیری می شود. در یک مدل غلتکی مشخص، اندازه فاصله به اندازه شکاف بین حلقه‌های داخلی و خارجی اشاره دارد که عملکرد صحیح اجزای نورد را تضمین می‌کند. این اندازه معمولاً در مشخصات عرض ارائه می شود
ظرفیت بار:
ظرفیت بار غلتک دکل لیفتراک ستون مستقیم کروی تک ردیفی MGxxA1-x یکی از مهمترین شاخص های فنی آن است. ، که برای تعیین حداکثر بار محوری و شعاعی که غلتک می تواند در شرایط کاری تحمل کند استفاده می شود. این ظرفیت‌های بار معمولاً به‌صورت رتبه‌بندی بار دینامیکی پایه (Cr) و رتبه بار استاتیکی پایه (Cor) بر حسب کیلونیوتون (kN) ارائه می‌شوند. درجه بندی بار دینامیکی پایه (Cr) به بار شعاعی اشاره دارد که غلتک می تواند تحت شرایط تست استاندارد تحمل کند. این معمولاً در دور ثابت و با روغن کاری مناسب آزمایش می شود. درجه بندی بار استاتیک پایه (Cor) به بار شعاعی اشاره دارد که یک غلتک می تواند در حالت ساکن تحمل کند. معمولاً بدون حرکت و بار استاتیک آزمایش می شود. ظرفیت بار یک مدل خاص از غلتک MGxxA1-x ممکن است بسته به عواملی مانند اندازه، مواد، طراحی و فرآیند ساخت آن متفاوت باشد.
شماره مرجع:
هر مدل غلتک دارای یک شماره مرجع منحصر به فرد است که برای شناسایی و تشخیص مدل های مختلف غلتک استفاده می شود. این اعداد ممکن است حاوی ترکیبی از حروف و اعداد مربوط به مدل، مشخصات یا سایر اطلاعات مرتبط باشند.
با در نظر گرفتن MG25A1-1T به عنوان مثال، مشخصات آن 257017/17 است، یعنی قطر آن 25 میلی متر، قطر خارجی آن 70 میلی متر، عرض آن 17 میلی متر و فاصله بین حلقه های داخلی و خارجی نیز 17 میلی متر است. رتبه بار دینامیکی پایه 17.22 کیلو نیوتن، رتبه بار استاتیک پایه 11.39 کیلونیوتن و شماره مرجع 80605KT است.
مشخصات غلتک های دکل لیفتراک ستونی کروی تک ردیفی MGxxA1-x جزئیاتی را در اختیار کاربران قرار می دهد که برای انتخاب غلتک های متناسب با نیازهای کاربردی آنها نیاز دارند و اطمینان حاصل می کنند که می توانند به طور ایمن و مؤثر بر روی لیفتراک و دکل کار کنند. در سیستم.
